Pogo Pin介紹(what is pogo pin)

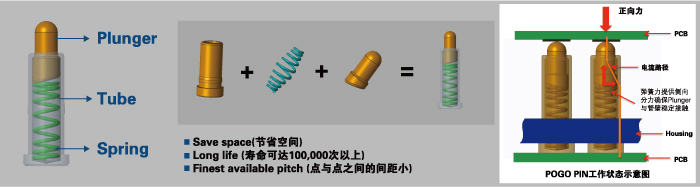

Pogo Pin是一種由針頭(Plunger)和針管(Tube)以及彈簧(Spring)三個基本部件通過精密儀器鉚壓之后形成的彈簧式探針，又稱作彈簧針、彈簧頂針、彈簧探針、Spring Loaded、PogoPin連接器。Pogo Pin的針頭(Plunger)的底部通常是斜面結構，斜面結構的作用是確保Pogo Pin在工作時保持針頭(Plunger)與針管(Tube)內壁接觸，讓電流主要通過鍍金的針頭(Plunger)和針管(Tube)以確保Pogo Pin的穩定及低阻抗。Pogo Pin一般應用于手機、通訊、汽車、醫療、航空航天等電子產品中的精密連接;由于Pogo Pin是一個很精細的探針，體積可以做到非常小，所以應用在精密連接器中可以降低連接器的重量、節省空間、美化產品外觀(如：超薄手機,智能手表等產品)。

Pogo Pin的材料(Pogo Pin materials)
部件	材料	表面處理	有害物質	備注
針頭 (Plunger)	C3604	Ni 1.4u~3.75u  Au 0.4u	含鉛小于4%,符合RoHS豁免條款	Forming Process C3604 for Lathe Tuming Machining
針管 (Tube)	C3604	Ni 1.4i~3.5u  Au 0.1u	含鉛小于4%,符合RoHS豁免條款
彈簧 (Spring)	SUS304	N/A	8.4	24.5%
塑膠 (Housing)	PA46 / LCP / HPPA	N/A	無鹵材料	防火等級UL94C-0
蓋子 (Cap)	PA46 / HPPA	N/A	無鹵材料	防火等級UL94V-0

Pogo Pin行業的發展趨勢

★ 板與板之間可實現跳線，不再受線的束縛。

★ 小尺寸精細型

★ 大電流

★ 高耐久性

1Pogo Pin的優勢

Pogo Pin可以更好的傳輸天線的高頻信號

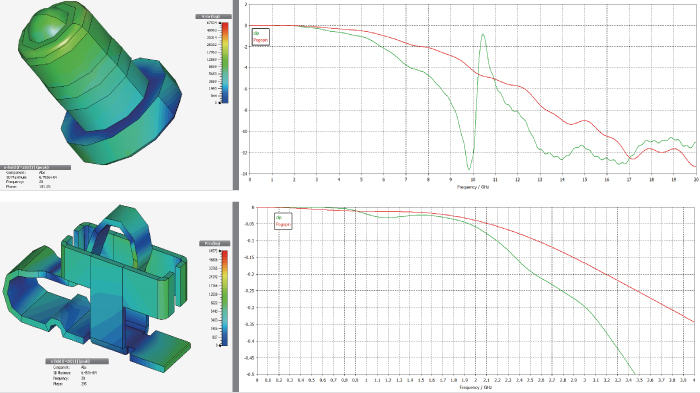

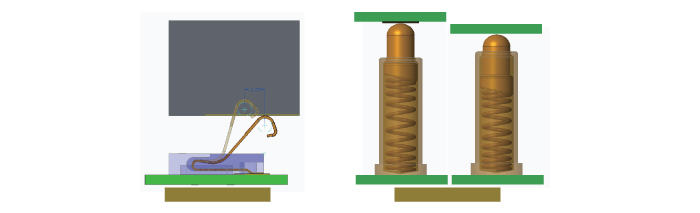

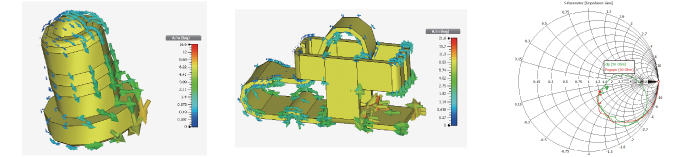

相比天線彈片，相同工作高度上由于電流路徑更短，Pogo Pin 具有更小的分布電容和分布電感，尤其在高頻段，更有利于阻抗匹配。

基于相同工作高度，Pogo Pin 在自諧振頻段上遠高于彈片，損耗更小，有利于高頻信號的高效傳輸。

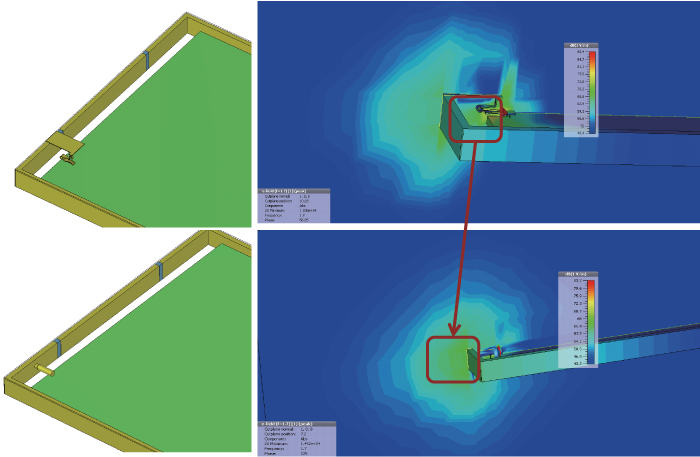

Pogo Pin 在金屬邊框設計中可以更加靈活的進行信號傳送，讓天線輻射更加遠離主板及其元器件，更有利于天線性能的發揮，同時Pogo Pin的接觸和裝配方案也更加靈活，在金屬電池蓋，金屬邊框，超薄機型設計對空間有更好的利用。

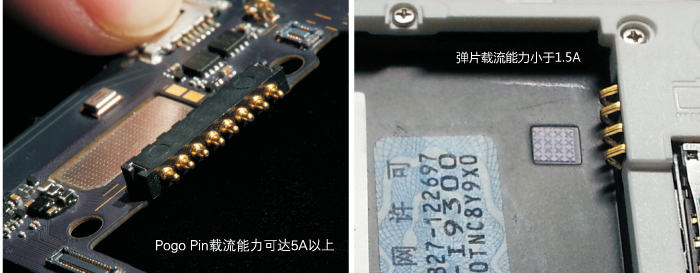

Pogo Pin可以實現大電流的連接方案

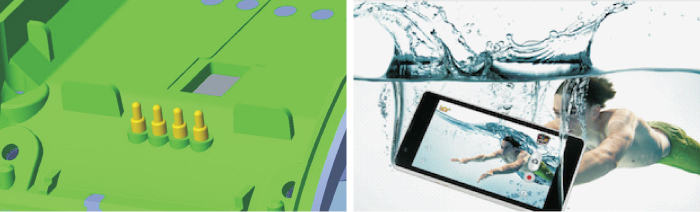

Pogo Pin可以更容易實現防水結構

Pogo Pin能精準穩定的連接點利于射頻信號傳輸

Pogo Pin用于天線連接器時，更穩定的連接點可以獲得更穩定的RF性能，不會產生頻率偏移。

Pogo Pin占用較小空間

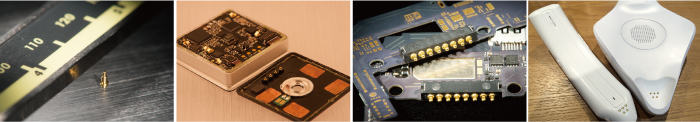

2Pogo Pin應用指南

用于天線連接

用于電池連接

用于喇叭連接、天線連接、GPS定位系統、筆記本電腦、電視游戲設備等等

3Pogo Pin使用注意事項

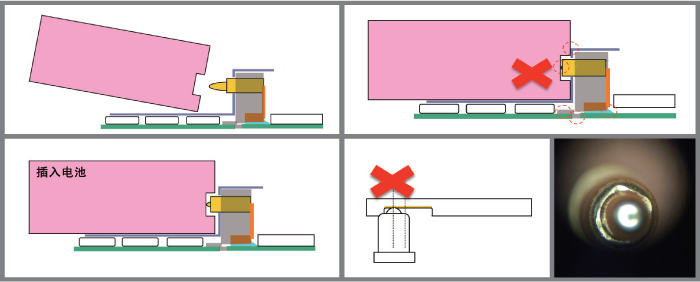

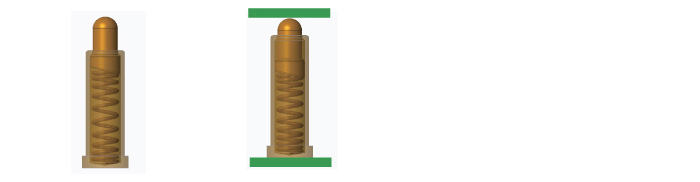

1、壓縮量一般為總行程的2/3;壓入太少，正向力不夠，會導致阻抗不穩定;壓入過多，會將管口撞傷，導致卡Pin。在裝配過程中也要注意避免將管口撞傷，導致卡Pin。

2、接觸方向

3、與Pogo Pin配對的電池觸片或FPC金手指不能有臟污、氧化等。

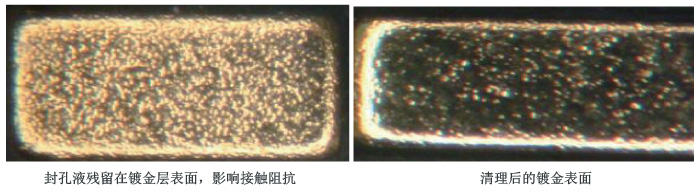

A:不能有殘留的封孔液

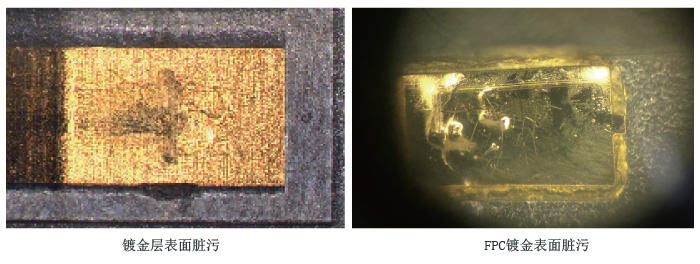

B:不能有其它臟污殘留

4、Pogo Pin頭部及管口在裝配和使用中避免碰到塑膠隔欄。

4與同行對比

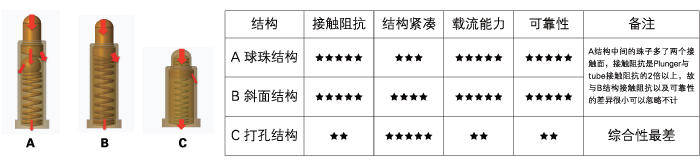

1、產品結構對比

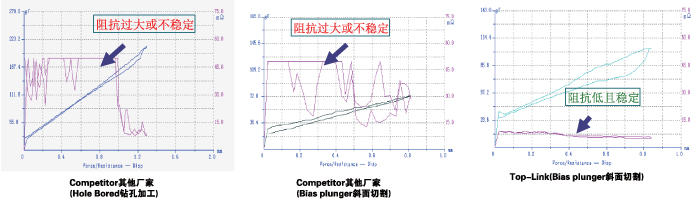

2、產品性能對比

5Pogo Pin標準產品規范

Pogo Pin標準產品規范

關鍵性能參數

A、額定電壓：Less than 36 Volts DC

B、額定電流：2.0 Amperes continuous per Pin

C、工作溫度：-40°C ~ 85°C

D、儲存溫度：-40°C ~ 85°C

E、工作環境濕度：10% R.H. ~ 90% R.H.

F、耐久性(壽命)：靜態測試 500,000 cycles，動態測試10,000 cycles

G、接觸阻抗：30m Ohm Max. @working stroke(阻抗在整個工作行程要低于30m Ohm，故要求的是動太的阻抗而不是某一點的阻抗)

H、Pin之前的絕緣阻抗：500m Ohm Min

Pogo Pin常見的兩種失效模式

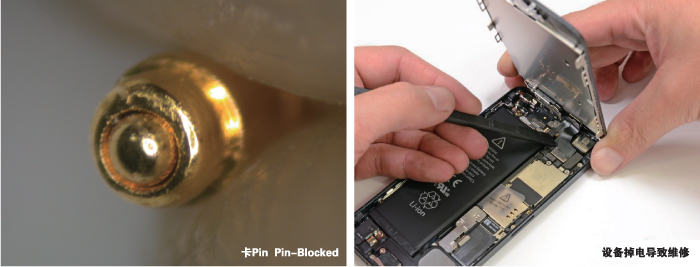

1、卡Pin或接觸不到，出現功能失效，最終導致系統無法正常運行，客戶投訴。

2、阻抗不穩定并且過大導致瞬間斷電或者掉電。

6Pogo Pin連接器的分類

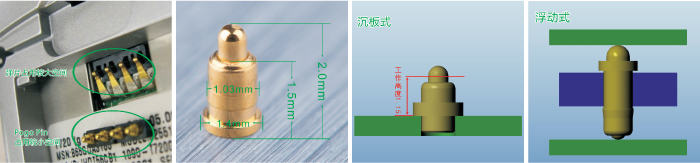

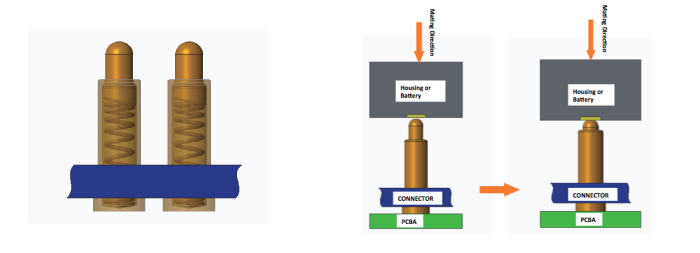

1、垂直式(Vertical Type)

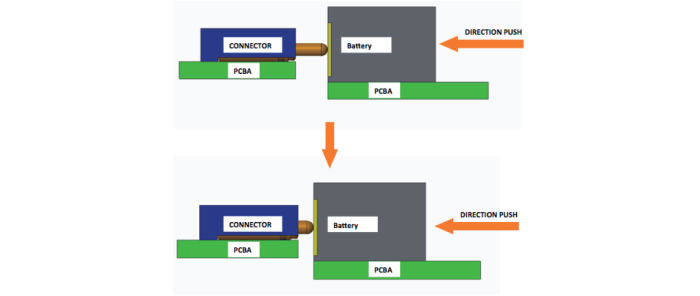

2、側接觸式(Right Angle)

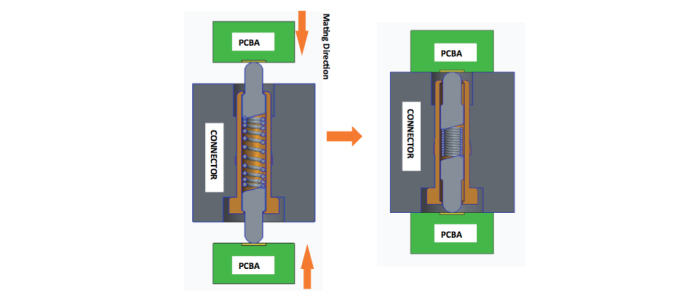

3、雙頭Pin連接(Double-ended pin connection)

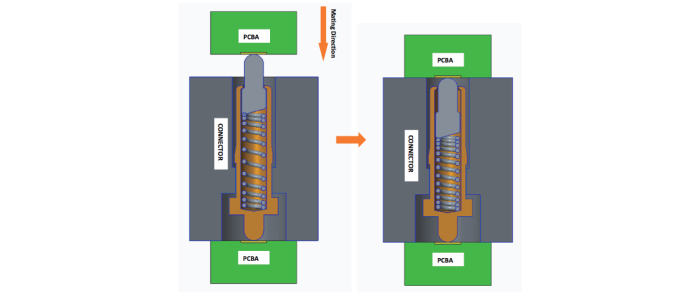

4、浮動式連接(Floating pin connection)

7.擅長的

1、小直徑，精細型產品

最小可以做到0.75以下

2、高耐久性

最高耐久性可達100萬次

3、大電流

最大可達15A電流

4、高可靠性

100%動態阻抗測試，確保100%功能性零缺陷

5、更低工作高度

最低工作高度可達1.5mm，砧板可更低

6、高精度(尺寸&正向力)

高度公差可達+/- 0.05mm 正向力可達 +/- 10%

7、非標結構

可依客戶圖紙要求定制非標產品，如：蘑菇頭結構
